単列深溝玉軸受10-160 mm

単列深溝玉軸受（内径10～160mm）は、超小型モーターから中型産業用ギヤボックスまで幅広い用途に対応し、当ブランドの精密製造技術を代表する製品です。高清浄度軸受鋼を採用し、日本製精密研磨加工を施すことでP5・P6級の高精度を確保しつつ、摩擦トルクを極限まで抑え、高速回転用途に最適です。最適化された深溝軌道設計により、ラジアル荷重と両方向のアキシャル荷重を同時に受けることが可能で、低騒音仕様保持器と高品質グリスを組み合わせ、稼働音を業界基準より大幅に低減しています。内径10mmの小型タイプから160mmの高負荷主軸用まで、全製品に対し振動・すきま全数検査を実施し、工作機械、産業用ファン、農業機械、自動化設備などにおいて、安定・低騒音かつ長寿命な稼働性能を実現します。

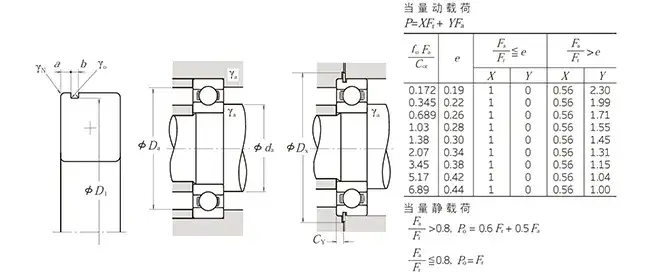

外形寸法
(mm)		グリッド荷重
(KN)		グリッド荷重
{kgf}		係数定格回転数min-1
グリース潤滑		定格回転数min-1
油潤滑		軸受番号ストップリング溝寸法(1)
(mm)		ストップリング寸法
(mm)		ストップリング寸法(1)
(mm)		取り付け寸法
(mm)		重さ
(kg)
dDBγ(最小)CrCorCrCorf0開放型
Z·ZZ型
V·VV型		開放型
DU型
DDU型		開放型
Z型		開放型ダストカバー非接触
シールリングがた		コンタクトシールリング型自動環溝付きベルト止め环a
(最大)		b
(最小)		D1
(最大)		γo
(最大)		γN
(最小)		D2
(最大)		fDa
(最小）		da
(最大）		Da
(最大)		γa
(最大)		Dx
(最小)		CY
(最大)		(参考（さんこう）)
160 340 68 4 278 287 28300 29200 13.9 1700 — 2000 6332 ZZS — — — — — — — — — — — 176 215.5 324 3 — — 26.2
160 290 48 3 185 186 18900 19000 15.4 1900 — 2400 6232 ZZS — — — — — — — — — — — 173 202 277 2.5 — — 12.8
160 240 38 2.1 137 135 13900 13800 15.9 2400 1600 2800 6032 ZZ — DDU — — — — — — — — — 171 181.5 229 2 — — 5.15
160 240 25 1.5 99 108 10100 11000 16.5 2400 — 2800 16032 — — — — — — — — — — — 168 — 232 1.5 — — 4.2
160 220 28 2 87 96 8850 9800 16.6 2600 1600 3000 6932 ZZS — DDU — — — — — — — — — 169 176 211 2 — — 2.71
160 200 20 1.1 48.5 61 4950 6250 17.2 2600 1700 3200 6832 ZZS VV DDU N NR 3.3 1.9 196.8 0.6 0.5 206.5 1.7 166.5 170.5 193.5 1 208 4.7 1.23
150 320 65 4 274 284 28000 28900 13.9 1800 — 2200 6330 ZZS — — — — — — — — — — — 166 203 304 3 — — 22.7
150 270 45 3 176 168 18000 17100 15.1 2000 — 2600 6230 ZZS — — — — — — — — — — — 163 186 257 2.5 — — 10
150 225 35 2.1 126 126 12800 12800 15.9 2600 1700 3000 6030 ZZ VV DDU — — — — — — — — — 161 170 214 2 — — 4.24
150 225 24 1.1 84 91 8550 16.6 2600 — 3000 16030 — — — — — — — — — — — — 156.5 — 218.5 1 — — 3.62
150 210 28 2 85 90.5 8650 9200 16.5 2600 1700 3200 6930 ZZS — DDU — — — — — — — — — 159 166 201 2 — — 3.01
150 190 20 1.1 47.5 58.5 4850 5950 17.1 3200 1800 3800 6830 ZZ VV DDU N NR 3.3 1.9 186.8 0.6 0.5 196.5 1.7 156.5 160 183.5 1 198 4.7 1.15
140 300 62 4 253 246 25800 25100 13.6 2000 — 2400 6328 ZZS — — — — — — — — — — — 156 187 284 3 — — 18.5
140 250 42 3 166 150 17000 15300 14.9 2200 1700 2800 6228 ZZS — DDU — — — — — — — — — 153 171.5 237 2.5 — — 7.68
140 210 33 2 110 109 11200 11100 16.0 2800 1800 3400 6028 ZZ — DDU — — — — — — — — — 149 158.5 201 2 — — 3.48
140 210 22 1.1 77.5 82.5 7900 8400 16.5 2800 — 3400 16028 — — — — — — — — — — — — 146.5 — 203.5 1 — — 2.84
140 190 24 1.5 66.5 72 6800 7300 16.6 3200 — 3800 6928 ZZS VV — N NR 3.7 1.9 186.8 0.6 0.5 196.5 1.7 148 153.5 182 1.5 198 5.1 1.67
140 175 18 1.1 38.5 48 3900 4850 17.3 3400 1900 4000 6828 ZZ VV DDU N NR 3.3 1.9 171.8 0.6 0.5 181.5 1.7 146.5 148.5 168.5 1 183 4.7 0.832
130 280 58 4 229 214 23400 21800 13.6 2200 — 2600 6326 ZZS — — — — — — — — — — — 146 175 264 3 — — 15.2
130 230 40 3 167 146 17000 14900 14.5 2400 — 3000 6226 ZZ — — — — — — — — — — — 143 157 217 2.5 — — 5.96
