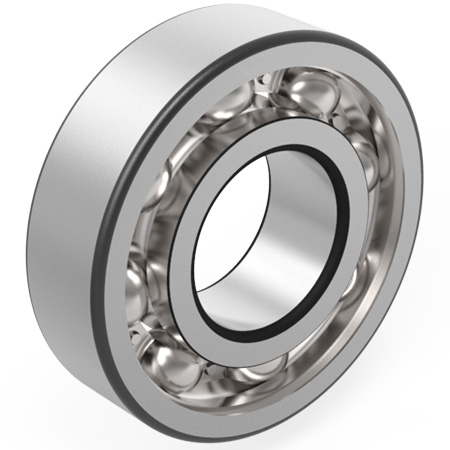

単列深溝玉軸受170-240 mm

単列深溝玉軸受（内径170-240mm）は、高出力・高負荷な産業用途向けに開発され、6034から6240までの汎用サイズを取り揃えております。本シリーズは高清浄度軸受鋼を採用し、大型軌道設計を最適化しており、大型モーター、送風機、減速機主軸などから生じる大きなラジアル荷重に対応すると同時に、安定した軸方向位置決め性能も備えています。日本製精密研削盤にて加工を行い、内径200mmを超える大型サイズであっても、真円度・うねりを厳しい基準内に抑えています。C3・C4大すきま仕様と高強度保持器を組み合わせることで、高温環境下における大型軸受の熱膨張や変形問題を効果的に解消し、重機械の長時間連続稼働を支える確かな稼働支点となります。

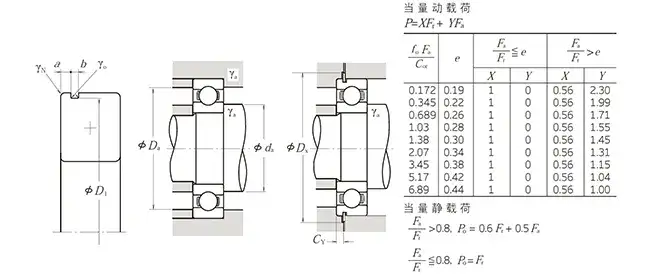

外形寸法 (mm)				定格荷重 (KN)		定格荷重 (kgf)		係数	定格回転数min^-1 グリス潤滑		定格回転数min^-1 オイル潤滑	ベアリング型式				取付寸法 (mm)				質量 (kg)
d	D	B	γ_(最小)	C_r	C_or	C_r	C_or	f₀	開放形 Z・ZZ形 V・VV形	開放形 DU形 DDU形	開放形 Z形	開放形	シールド形	非接触シール形	接触シール形	D_a (最小）	d_a (最大）	Da (最大)	γ_a (最大)	(参考)
240	500	95	5	470	625	48000	63500	14.2	1100	—	1300	6348	—	—	—	260	—	480	4	94.4
240	440	72	4	340	430	34500	44000	15.2	1200	—	1500	6248	—	—	—	256	—	424	3	50.5
240	360	56	3	244	296	24900	30000	15.9	1500	—	1900	6048	—	—	—	253	—	347	2.5	19.9
240	360	37	2.1	196	243	19900	24700	16.5	1500	—	1900	16048	—	—	—	251	—	349	2	13.9
240	320	38	2.1	154	190	15700	19400	16.8	1700	—	2000	6948	ZZS	—	—	251	262	309	2	8.49
240	300	28	2	98.5	137	10000	14000	17.3	1700	—	2000	6848	—	—	—	249	—	291	2	4.48
220	460	88	5	410	520	42000	53000	14.3	1200	—	1500	6344	—	—	—	240	—	440	4	73.9
220	400	65	4	310	375	31500	38500	15.1	1300	—	1600	6244	—	—	—	236	—	384	3	37.4
220	340	56	3	235	271	24000	27600	15.6	1700	—	2000	6044	ZZS	—	—	233	254.5	327	2.5	18.6
220	340	37	2.1	180	217	18400	22100	16.5	1600	—	2000	16044	—	—	—	231	—	329	2	13.1
220	300	38	2.1	146	169	14900	17300	16.6	1800	—	2200	6944	ZZS	—	—	231	242	289	2	7.88
220	270	24	1.5	76.5	107	7800	10900	17.4	1900	—	2400	6844	ZZS	—	—	228	233.5	262	1.5	2.9
200	420	80	5	380	445	38500	45500	13.8	1300	—	1600	6340	—	—	—	220	—	400	4	55.3
200	360	58	4	269	310	27400	31500	15.2	1500	—	1800	6240	ZZS	—	—	216	252	344	3	26.7
200	310	51	2.1	207	226	21100	23000	15.6	1900	—	2200	6040	ZZS	—	—	211	231.5	299	2	12
200	310	34	2	161	180	16400	18300	16.4	1900	—	2200	16040	—	—	—	209	—	301	2	10
200	280	38	2.1	143	158	14600	16100	16.4	2000	—	2400	6940	ZZS	—	—	211	222	269	2	7.28
200	250	24	1.5	74	98	7550	10000	17.2	2200	—	2600	6840	—	—	—	208	—	242	1.5	2.67
190	400	78	5	355	415	36000	42500	14.1	1400	—	1700	6338	—	—	—	210	—	380	4	49.7
190	340	55	4	255	282	26000	28700	15.0	1600	—	2000	6238	ZZS	—	—	206	236	324	3	22.3
